全球OLED設備制造商領跑新一代顯示技術革新
有機發光二極管(OLED)技術作為繼CRT、PDP及LCD之后的新一代平板顯示解決方案,憑借其卓越性能和多樣化應用,持續引領電子產業變革。OLED利用有機半導體材料在電場作用下發光的特性,實現了純固態設計——既融合了CRT的高對比度與LCD的超薄優勢,又摒棄了傳統技術中真空組件(CRT/PDP)或液晶材料(LCD)的局限性。

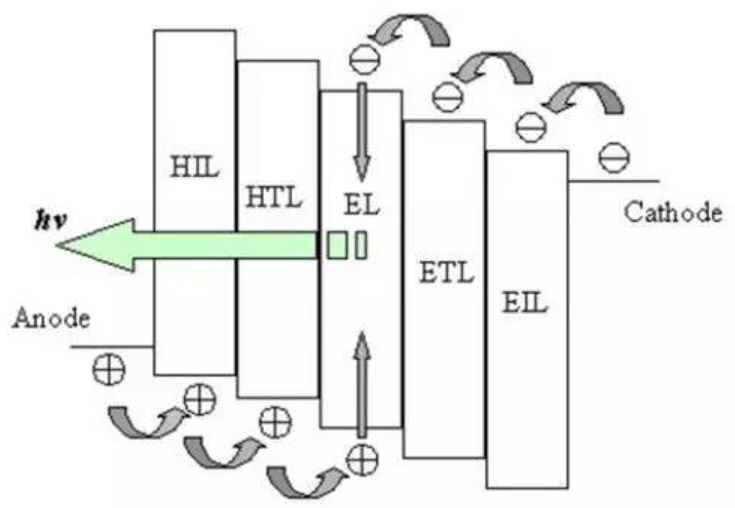

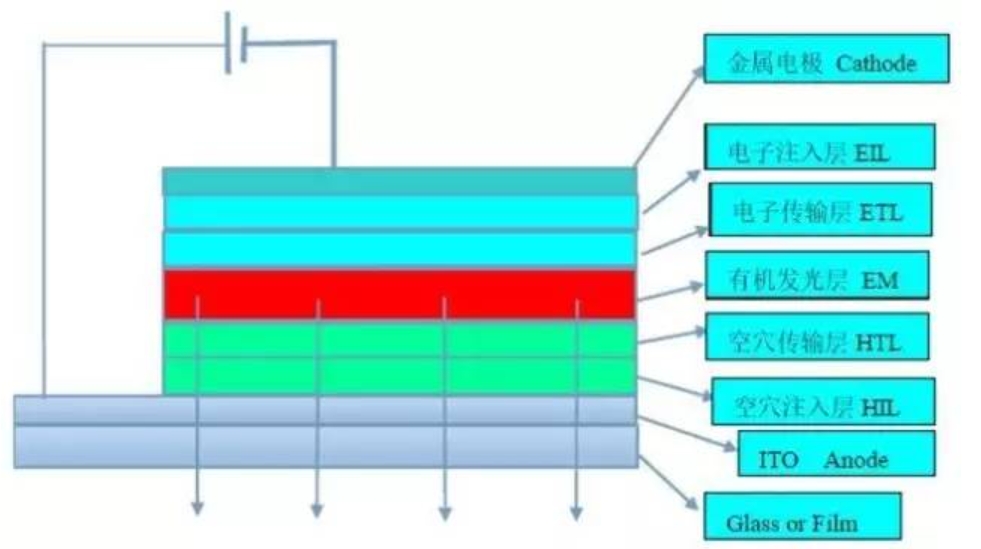

典型的OLED器件由多層功能結構組成,包括陽極(Anode)、空穴注入層(HIL)、空穴傳輸層(HTL)、有機發光層(EL)、電子傳輸層(ETL)、電子注入層(EIL)及陰極(Cathode)。這些層通過設計形成“階梯式”能級分布(圖一),促使來自陽極的空穴與陰極的電子高效傳輸至發光層結合并釋放光子。通過摻雜(Dopant)技術(表一、表二),可精準調控各層材料的能級狀態,從而提升器件效率與壽命。
OLED生產依賴高度專業化的設備,覆蓋被動矩陣(PM-OLED)和主動矩陣(AM-OLED)兩大技術路線:
PM-OLED:核心設備包括有機蒸鍍機、封裝系統等。
AM-OLED:
薄膜沉積設備:濺鍍臺、等離子體增強化學氣相沉積(PECVD)系統、真空熱蒸發(VTE)設備,用于制備薄膜晶體管(TFT)層。
圖形化設備:涂膠機、曝光機、干濕法刻蝕機,用于TFT電路微影工藝。
退火設備:退火爐、氣體管道及激光退火系統,優化TFT電學性能。
檢測與修復:TFT電學測試儀、OLED光學檢測設備、激光修補機,保障面板良率。
目前,OLED核心設備市場由韓國與日本企業主導。行業巨頭如LG Display、佳能特機(Canon Tokki及愛發科(ULVAC),憑借高度精沉積、圖形化及檢測技術的突破,奠定了其在智能手機、電視、柔性穿戴設備等OLED面板量產中的核心地位。隨著柔性折疊屏、超高分辨率顯示需求的激增,OLED技術有望在全球價值1500億美元的顯示市場中占據主導。行業預測,至2030年,OLED設備年復合增長率(CAGR)將達15%,材料創新與規模化生產技術的進步將成為關鍵驅動力。未來,材料供應商、設備制造商與面板廠商的深度合作,將成為突破技術瓶頸、加速商業化進程的核心動力。
